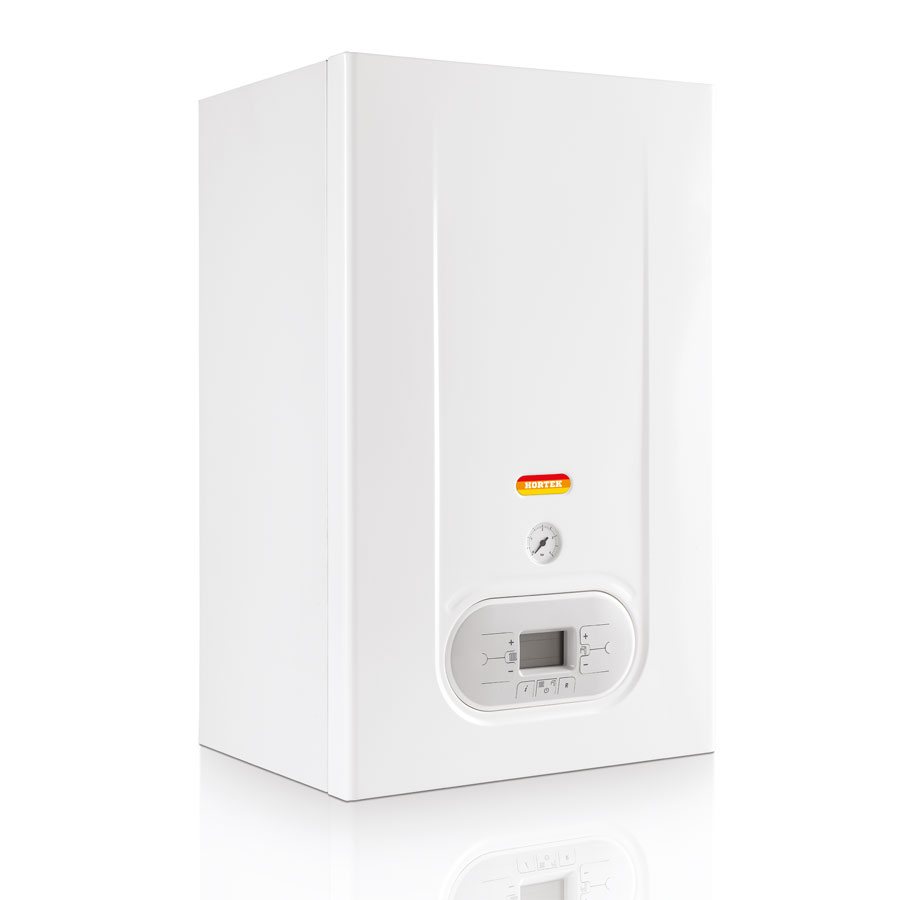

Двухконтурный конденсационный котел HORTEK HR-2K 24

Котел HORTEK HR-2K — это настенный газовый двухконтурный конденсационный котел. Технология COMBI-TECH гарантирует превосходные показатели в процессе эксплуатации и высокий КПД как при работе в режиме отопления, так и в режиме ГВС. HORTEK HR-2K 24 – двухконтурный газовый конденсационный котел мощностью 24 кВт. Теплообменник котла выполнен по оригинальной технологии «труба в трубе», обладает эффектом самоочистки и обеспечивает работу котла в конденсационном режиме даже во время приготовления ГВС. HORTEK HR2K 28 способен обеспечивать потребности системы отопления мощностью до 24 кВт, а также приготовление ГВС до 11,5 л/мин. Основные особенности котла HR-2K 24:

• Битермический теплообменник из нержавеющей стали системы «труба в трубе» с эффектом самоочистки;
• Горелка с полным предварительным смешением газ/воздух с модуляцией 1:9;
• КПД до;
• Возможность работы на сжиженном газе;
• Уровень шума менее 52 дБ;

Устройство котла HR-2K: НА СХЕМЕ ОТМЕЧЕНЫ:

1. ТЕРМОСТАТ БЕЗОПАСНОСТИ ДЫМОВЫХ ГАЗОВ
2. ВСТРОЕННЫЙ ТЕПЛООБМЕННИК
3. ГОРЕЛКА В СБОРКЕ
4. ВЕНТИЛЯТОР
5. БАЙПАС
6. АВТОМАТИЧЕСКИЙ ВОЗДУХООТВОДЧИК
7. ЦИРКУЛЯЦИОННЫЙ НАСОС
8. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (3 БАР)
9. КРАН ДЛЯ СЛИВА
10. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (8 БАР)
11. ДАТЧИК ГВС
12. ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ
13. ДАТЧИК ПОДАЧИ
14. РАСШИРИТЕЛЬНЫЙ БАК
15. ТРУБА ДЛЯ ЗАБОРА ВОЗДУХА
16. ТРУБКА ВЕНТУРИ
17. СИФОН ДЛЯ СБОРА КОНДЕНСАТА
18. ТРЕХХОДОВОЙ КЛАПАН
19. РЕЛЕ РАСХОДА ГВС
20. РЕЛЕ ДАВЛЕНИЯ ВОДЫ
21. КРАН ДЛЯ ЗАПОЛНЕНИЯ

R. ОБРАТКА ОТОПЛЕНИЯ С. ВЫХОД ГВС G. ВХОД ГАЗА SC. СЛИВ КОНДЕНСАТА F. ВХОД ХОЛОДНОЙ ВОДЫ A. ПОДАЧА ОТОПЛЕНИЯ

Основные размеры HR-2K 24:
